FACTORES DE FORMA DE LA FUENTE DE ALIMENTACIÓN
Este proceso lo realiza la fuente de la PC, realizando dos tareas: transforma los 220 V de entrada a los 12 V o 5 V de salida y convierte la corriente alterna de entrada en continua de salida. Por varias ventajas, cuando hubo que diseñar la fuente de alimentación se eligió un sistema de fuente electrónica conmutada ó switching (que conmuta). Las ventajas de este diseño son: menor peso, menos pérdidas (menos calor) y menor costo. Como nuestro objetivo es la reparación de una PC, no ahondaremos en mayores consideraciones electrónicas, ya que la celeridad en la reparación de un equipo en la casa del cliente consistirá, luego de haber identificado el problema, en cambiar el módulo. La reparación de una fuente puede costar la mitad de una nueva, y por su bajo costo, excepto que se tome como labor exclusiva y en cantidad, no es rentable. Este módulo está encerrado en una caja de metal de 15 x 14 x 9 cm., que contiene una plaqueta con los componentes electrónicos, un ventilador que sacará el calor generado al exterior, los conectores de entrada en un lateral y los cables de salida en el otro.
EL MODULO FUENTE Los conectores de entrada (de tres contactos) son uno macho y uno hembra, en el macho irá el cordón de alimentación o INTERLOCK, en el hembra (en las que lo poseen) se conectarán los periféricos que se comandarán con el interruptor del gabinete, por ejemplo, el monitor. Es muy importante utilizar los tres cables del cordón de conexión, por lo que los tomacorriente que se utilicen, deben tener la toma de tierra, como los que se observan en la Figura
Los conectores de salida son de dos tipos: los del Motherboard y los de los discos, los que a su vez se diferencian entre grandes y chicos. Los de Motherboards tipo AT conocidos como P8 y P9 proveen las tensiones para alimentar los componentes electrónicos del mismo y la tensión que provee cada cable está indicada por el color del mismo. Rojo, Blanco, Negro, Azul, Amarillo y Naranja (Power Good), indican distintas tensiones, cuyos valores serán medidos en las prácticas del aula. El cable naranja llamado “Power Good” (Alimentación buena) es una referencia para saber que la fuente está entregando las tensiones correctas. Cuando no es así, esta señal detiene al microprocesador llevándolo al estado de RESET y evitando que arranque. En los conectores que van hacia los dispositivos (discos, disqueteras) los colores de los cables deben ser (si es que están normalizados) Rojo (5 Volts), Negro (neutro), Amarillo (12 Volts).
Fuente AT

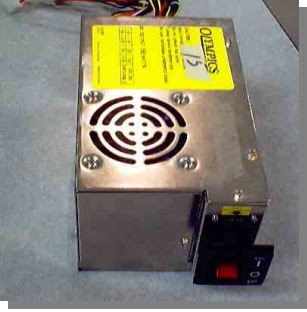

Fuente Baby AT Esta fuente es la más utilizada por los equipos AT ya que en la actualidad sigue comercializándose como repuesto de estos. Su tamaño es sensiblemente inferior al AT 15 Cm. X 16,5 Cm.
Fuente Baby AT
En las fuentes AT el cable que va desde la fuente al interruptor principal tiene cuatro conductores, dos de entrada y dos de salida, porque este interruptor trabaja sobre ambos conductores del cordón de alimentación (corta ambos conductores). Estos llevan los siguientes colores estándar: Entrada: Marrón y Celeste, Salida: Blanco y Negro.
Llave de encendido de una fuente AT
Fuente ATX La fuente ATX es el primer modelo del cual se desprenden otros submodelos que responden a los distintos tipos de factores de forma ATX (Ej. Flex ATX). El factor común de todos estos es el conector que cambia a ser uno único de 20 contactos en vez de dos como era en AT. Otra característica es que agrega la tensión de 3,3 Volts aparte de los +12, +5, -12, -5, que proveía la fuente AT. ATX incorpora una nueva tecnología de encendido puesto que en este caso es el Motherboard el que prende el sistema. El botón de encendido no es mas una llave sino es lo que se considera un pulsador puesto que cambia de estado (de pasivo a activo y ESTUDIOFuente Baby AT : Llave de encendido de una fuente AT Instituto Tecnológico Argentino THP / Clase 7 16 viceversa),y este botón parte del gabinete y se conecta al Motherboard . Este control que tiene el Motherboard sobre la energía del sistema lo posibilita para, entre otras cosas, poder estar en un estado de inactividad pero “despertar” con la llamada desde un MODEM por ejemplo.
Fuente ATX 12V. La fuente ATX 12V. fue diseñada para satisfacer necesidades particulares de algunos Motherboards que precisan una entrega extra de 12 Volts por ejemplo para los fabricados para el procesador Pentium 4 que necesitan esta tensión para el Modulo de Regulación de Voltaje (VRM) del microprocesador y es aportada por un conector auxiliar de 4 conectores ubicado muy cerca del procesador . Estas fuentes están diseñadas para ser compatibles con las ATX puesto que el conector que brinda esta tensión suplementaria no es el principal sino otro aparte. También estas fuentes traen un tercer conector llamado P6 que provee tensiones extra de 3.3 y 5 V.

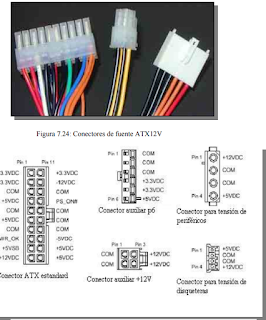

Esquema de conectores y sus tensiones en una fuente ATX
Factores de forma de Gabinetes
FACTORES A TENER EN CUENTA EN LA ELECCIÓN DE UN GABINETE:
El factor de forma: La primera consideración a tener en cuenta en la elección de un gabinete es el factor de forma, puesto que es lo que va a determinar que tipos de Motherboards podemos colocar en él y por lo consiguiente que pretendemos del sistema que vamos a integrar. 3.1.2 El tamaño: Después de determinar que factor de forma es el correcto para nuestro caso, la segunda pregunta es determinar cuanto espacio necesitamos (en el interior del gabinete) y cuanto espacio podemos ocupar (Ej. En un escritorio). Esto determinará cuantas bahías necesitamos en el interior (dado por la necesidad de ampliación de dispositivos), la necesidad de ampliar la cantidad de ventiladores extra; y también cual es el que se adapta a las necesidades térmicas del sistema en general. 3.1.3 La fuente de alimentación: como estudiaremos mas adelante es un elemento vital para el armado de un equipo PC. La consideración que debemos tener es en primer medida cual va a ser el requerimiento de consumo de dicha fuente Ej. 250 w, 300 w, 350w Etc. Y dentro de este punto que tipo de conectores de alimentación para el Motherboard posee. 3.2 ESTILOS Y TAMAÑOS ESTUDIO : Motherboard WTX Instituto Tecnológico Argentino THP / Clase 7 9 3.2.1 Mini Tower Es uno de los tamaños mas usados en la actualidad, por su practicidad al ocupar poco espacio Algunos constructores de PC’s manejan versiones un tanto mas pequeñas llamadas “sub mini”o “micro”. Generalmente esta medida tiene una o dos bahías de 5 ¼ externas y 3 de 3 ½ internas. 3.2.2 Medium tower Medium tower Este tamaño es utilizado cuando necesitamos más espacio que el que nos brinda el mini tower Generalmente tiene 3 bahías de 5 ¼ externas y 3 de 3 ½ internas. Es muy utilizado para PC’s de rango medio.
Full tower Full Tower es la medida más alta disponible en el mercado, generalmente orientado a la línea de servidores y está diseñado para ser instalado en el suelo directamente. También es muy usual su presentación con más de una fuente o con características particulares como soportar más de cuatro dispositivos internos. Tiene cinco bahías de 5 ¼ externas y 3 de 3 ½ una externa y dos o tres internas. Y además aporta 7 slots de expansión en su panel trasero. Es el gabinete que aporta mayor expansión y el que permite más fácil el acceso al interior del mismo.
Desktop Este diseño es utilizado cuando el espacio de trabajo es reducido ya que el monitor puede colocarse arriba del gabinete. Las desventajas de este gabinete es la de no tener demasiado espacio para la expansión y por su reducido espacio suelen levantar temperatura. Los Motherboards para esta tecnología son el LPX y el NLX.
Slim Este tipo de gabinetes es utilizado por las grandes marcas para integrar PC’s orientadas a una solución integral y específica (como por ejemplo INTERNET) utilizan casi con exclusividad el factor de forma FLEX ATX y son de reducido tamaño y “legacy free” (libre de dispositivos heredados, como por ejemplo puertos seriales) en la mayoría de los casos.
En la actualidad en la fabricación de los gabinetes, se están reemplazando todos los tornillos por encastres, lo cual lo hace mucho mas fácil el armado y desarmado
