COMPONENTS DEL PC – PLACA BASE
Crea una nova entrada al teu blog del curs, i respon a les qüestions que es plantegen a cada exercici. Intenta referenciar les fonts d'informació que facis servir.
EXERCICI 1
Cerca informació a través d’Internet per tal de respondre les següents qüestions teòriques relacionades amb el component que estem estudiant.
- Quina és la funció principal de la placa base d’un equip microinformàtic.
La placa base, placa madre, tarjeta madre o Board (en inglés motherboard,
mainboard ) es la tarjeta de circuitos impresos que sirve como medio de
conexión entre el microprocesador, los circuitos electrónicos de soporte, las
ranuras para conectar parte o toda la RAM del sistema, la ROM y las ranuras
especiales Es la tarjeta de circuitos impresos que sirve como medio de conexión
entre el micro procesador, la ram, la room, ranuras especiales ect
2. Quins components es connecten a la placa base?
CPU - tarjetas de memoria Ram - cables de energia electrica - discos duros - tarjetas de sonido - de red - dispositivos de refrigeracion ect
De la fuente de alimentación quien recibe corriente alterna generando corriente continua
ATX - Micro ATX - Mini ITX -Nano ITX ect
servidors (cerca l’acrònim SSI (Server System Infrastructure).
Un form factor define características muy básicas de una placa base para que pueda integrarse en el resto de la computadora, al menos, física y eléctricamente. Desde luego, esto no es suficiente para garantizar la interconexión de dos componentes, pero es el mínimo necesario. Las características definidas en un form factor son:
- La forma de la placa base: cuadrada o rectangular.
- Sus dimensiones físicas exactas: ancho y largo (en el caso de las placas base esta última dimensión se asimila con el término "profundidad", que va desde el "borde frontal" al borde de los conectores externos de E/S o "borde trasero").
- La posición de los anclajes. Es decir, las coordenadas donde se sitúan los tornillos.
- Las áreas donde se sitúan ciertos componentes. En concreto, las ranuras de expansión y los conectores de la parte trasera I/O S (para teclado, ratón, USB, etc.)
- La forma física del conector de la fuente de alimentación.
- Las conexiones eléctricas de la fuente de alimentación, es decir, cuántos cables requiere la placa base de la fuente de alimentación, sus voltajes y su función.
Estándares
Hasta la fecha se han definido (y comercializado) diversos form factor. Estos evolucionan a medida que los componentes tienen más requerimientos de interoperabilidad. Los más importantes son:
- ATX. El más extendido hoy día.
- microATX.
- Mini-ITX, Nano-ITX y Pico-ITX. Formatos muy reducidos de VIA Technologies.
- BTX. Propuesta de Intel para sustituir a ATX.
7. Quin és el tamany (mesura en centímetres) d’una placa base
multiprocessador del tipus SSI CEB?
Anchura 30.5 cm
Profundidad 26.7 cm
8. Què ens indica que si placa base incorpora tecnologia Dual BIOS? Quins avantatges té aquesta tecnología?
Dual Bios es una tecnología de Gigabyte, lo que hace es que ante un problema con
la bios principal, tenes una segunda bios incorporada que automáticamente descarga
todos los valores por defecto... dicho de otra forma.. si la BIOS 1 se estropea,
automáticamente se hace una copia de la BIOS 2 a la BIOS 1.
El chipset son un conjunto de procesadores situados en la placa base pensados para que funcionen como si fuera uno solo y realizar las funciones de la placa. Cada uno tiene una misión específica y y hacen que sean los responsables de la comunicación entre los demás elementos del equipo informático (disco duro, microprocesador, memoria, etc…).Express, memoria RAM, vídeo integrado
el funcionamiento del bus del procesador, la
memoria y el puerto AGP o PCI- Express. De
esa forma, sirve de conexión (de ahí
su denominación de "puente") entre la placa
madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express.
Generalmente, las grandes innovaciones tecnológicas, como el soporte de
memoria DDR o nuevos FSB, se implementan en este chip. Es decir, el soporte que
tenga una placa madre para determinado tipo de microprocesadores, memorias RAM
o placas AGP estará limitado por las capacidades del Northbridge de que disponga.
memoria y el puerto AGP o PCI- Express. De
esa forma, sirve de conexión (de ahí
su denominación de "puente") entre la placa
madre y los principales componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo AGP o PCI Express.
Generalmente, las grandes innovaciones tecnológicas, como el soporte de
memoria DDR o nuevos FSB, se implementan en este chip. Es decir, el soporte que
tenga una placa madre para determinado tipo de microprocesadores, memorias RAM
o placas AGP estará limitado por las capacidades del Northbridge de que disponga.
El Southbridge o puente sur, también conocido como Concentrador de Controladores de Entrada/Salida (I/O Controller Hub, ICH), es un circuito
integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella
indirectamente a través del northbridge - Puente Norte.
integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella
indirectamente a través del northbridge - Puente Norte.
La funcionalidad encontrada en los southbridges actuales incluye soporte para:
Bus PCI
Bus ISA
Bus SPI
System Management Bus ( SMBus )
Controlador DMA
Controlador de Interrupciones
Controlador IDE (SATA o PATA)
Puente LPC
Reloj en Tiempo Real - Real Time Clock
Administración de potencia eléctrica APM y ACPI BIOS
Interfaz de sonido AC97 o HD Audio.
teclado, el mouse, puertos paralelos y puertos seriales; pero, por lo general, estos
están incorporados en otro dispositivo llamado Super I/O.
EXERCICI 2
Què signifiquen les següents tecnologies o especificacions que podem trobar a la caixa quan anem a comprar una placa base?
Incrementa la eficiencia del microprocesador
Ésta tecnología consiste en simular dos procesadores lógicos dentro de un único procesador físico. Es decir dos núcleos virtuales a partir de un núcleo real lo que daria un incremento entre el 10 y 30% a la velocidad final del ordenador
Esta tecnología apareció originalmente en el año 2002, incorporándose así al Xeon y al Pentium 4 hasta el día de hoy, haciendo una pausa con los procesadores de la arquitectura Core y volviendo con los Core i
Nota:Algunos programas más antiguos, sin embargo, no soportan los múltiples hilos (multi-threading) por lo que el Hyper-Threading no ofrece ningún beneficio al ejecutarse en ellos. Otros programas más antiguos directamente no funcionan para nada con procesadores Hyper-Threading. Para ejecutar estos programas, debes deshabilitar el Hyper-Threading a través del sistema básico de entrada y salida (BIOS) de tu computadora.
2. JumperfreeNota:Algunos programas más antiguos, sin embargo, no soportan los múltiples hilos (multi-threading) por lo que el Hyper-Threading no ofrece ningún beneficio al ejecutarse en ellos. Otros programas más antiguos directamente no funcionan para nada con procesadores Hyper-Threading. Para ejecutar estos programas, debes deshabilitar el Hyper-Threading a través del sistema básico de entrada y salida (BIOS) de tu computadora.
Mas que una función, es una característica de la placa. Los valores de fsb,
multiplicador de la cpu y etc en placas bases antiguas se configuraban mediante
jumpers en la propia placa. A dia de hoy todo eso se hace a través de la bios,
por lo que sobre la placa base no hay ningun tipo de jumper, de ahi la
denominación "jumperless" o "jumperfree".
3. UEFI BIOSmultiplicador de la cpu y etc en placas bases antiguas se configuraban mediante
jumpers en la propia placa. A dia de hoy todo eso se hace a través de la bios,
por lo que sobre la placa base no hay ningun tipo de jumper, de ahi la
denominación "jumperless" o "jumperfree".
Un nuevo sistema denominado UEFl, desarrollado por Intel con el propósito de reemplazar por completo a la antigua BIOS de la PC y que desde hace un tiempo se ha ido estableciendo con el nuevo estándar de la industria
Luego de que la especificación madurara, en 2005 se creó el consorcio UEFI (Unified Extensible Firmware Interface), cuya misión era la de desarrollar y mejorar el estándar para su adopción masiva por parte de la industria y reemplazar la antigua BIOS
Afortunadamente, en las nuevas computadoras equipadas con UEFI, estos tiempos se recortan increíblemente, llegándose a contabilizar un máximo de 8 segundos hasta que se carga el escritorio. Sin embargo, se pueden obtener aún mejores tiempos si equipamos a nuestra computadora con un disco de arranque SSD.
Luego de que la especificación madurara, en 2005 se creó el consorcio UEFI (Unified Extensible Firmware Interface), cuya misión era la de desarrollar y mejorar el estándar para su adopción masiva por parte de la industria y reemplazar la antigua BIOS
Afortunadamente, en las nuevas computadoras equipadas con UEFI, estos tiempos se recortan increíblemente, llegándose a contabilizar un máximo de 8 segundos hasta que se carga el escritorio. Sin embargo, se pueden obtener aún mejores tiempos si equipamos a nuestra computadora con un disco de arranque SSD.
4. CashFree BIOS
CrashFree BIOS 3 es una herramienta de recuperacion automatica que permite restaurar los ficheros de BIOS cuando presenta fallos o se da error durante el proceso de actualizacion . Podrá restaurar un fichero de BIOS corrupto utilizando el DVD de soporte de la motherboard o por un flash driver USB que contenga el fichero de la BIOS.
5. Dual BIOS
Analitzar visualment i obtenir dades del component
Si y es la RJ45
Auditar mitjançant software: CPU-Z
Intel HD Graphics 4600
Un doble BIOS es cualquier ordenador placa base que contiene un BIOS principal y un BIOS de respaldo. Este tipo de configuración puede ayudar a una madre a recuperarse de cualquier problema encontrado durante una actualización del BIOS. También ayuda a proteger el BIOS de cualquier posible virus, o cualquier otro tipo de corrupción de datos que pudiera ocurrir.
EXERCICI 3
Analitzar visualment i obtenir dades del component
Desconnecta del subministrament elèctric l’ordinador facilitat per a la pràctica, i obre la tapa de la capsa de manera que puguis visualitzar-ne la placa base. Intenta respondre les següents preguntes a partir de la informació que puguis observar, i cercant a través d’Internet.
- Anota el fabricant i model de la placa base.
Asus Modelo H81M-K
- Pots esbrinar quin és el factor de forma d’aquesta placa base? Quin és?
UATX de 22,6cm por 17,5cm
- Anota el fabricant de la BIOS.
AMI BIOS
- Quin tipus de processadors admet aquesta placa base? Especifica’n el socket.
Admite precesador Soket 1150 4ta generacion
Son Core I7/I5/I3 Pentium/Celeron
- Quants ports USB incorpora la placa base, en total? Quin tipus hi ha? On es troben?
Seis (6) de 3.0
Dos (2) de
- Aquest model de placa base incorpora targeta de so? Si la incorpora, especifica els connectors que hi veus.
Esta incorporada
tres (3) conectores en parte trasera de la carcasa
dos (2) conectores en parte delantrea de la carcasa
- Aquest model de placa base incorpora targeta de xarxa? Si la incorpora, especifica el nom del connector que hi veus.
EXERCICI 4
Auditar mitjançant software: CPU-Z
Descarrega i instal·la (a l’ordinador facilitat per a la pràctica) el software CPUID CPU-Z per obtenir més dades sobre el component que estem estudiant. Comprova mentre respons si les respostes coincideixen amb les de la tasca número 2. Haurien de ser iguals o molt semblants!
- Especifica el fabricant i el model de la placa base.
Asus Modelo H81M-K
- Especifica el fabricant del Chipset de la placa base, i el model.
- Especifica també el model de Pont Nord (NorthBridge) i Pont Sud (SouthBridge) si els trobes.
Chipset Intel Haswell Rev.06 Norte
Chipset Intel H81 Rev.02 Sur
- Especifica el fabricant de la BIOS de la placa.
Bios American Mega Trends Inc Ver. 1002/2014
- Anota la versió de la BIOS, així com la data d’actualització d’aquesta BIOS.
Vesion Bios 1002 fecha 8/12/2014
- Quin tipus d’interfície gràfica (connector) té aquesta placa base?
Intel HD Graphics 4600
Conector VGA
Actualització de BIOS
EXERCICI 5
Actualització de BIOS
Durant aquesta pràctica, has cercat la versió de la BIOS instal·lada a l’ordinador. Cerca a través d’Internet si hi ha cap actualització més recent de la BIOS, i indica al blog el procediment per descarregar-la i actualitzar-la indicat pel fabricant.
http://www.asus.com.au/support
A la hora de realizar una actualización a la bios de tu motherboard Deberás tener en consideración los siguientes consejos:
1- regla de oro (tener una fuente fija de alimentación eléctrica sin cortes o fallos)
2- pendrive (no es necesario ya que el archivo se puede leer
directamente desde el disco duro) .
directamente desde el disco duro) .
3- al momento de realizar la actualización no tocar nada.
4- tener total seguridad de que descargaste el archivo
correspondiente a tu motherboard.
para realizar la actualización asus h81m-a
dirigirse a la pagina de asus: http://www.asus.com/ar/support/
colocar el modelo de su motherboard:

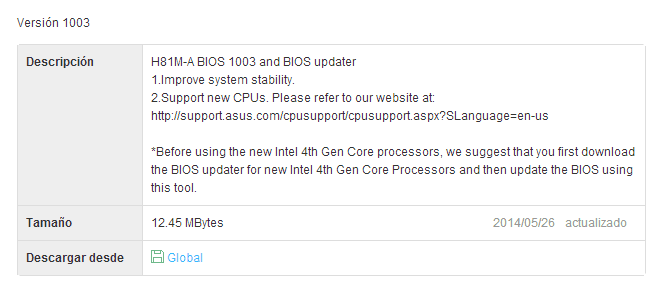

después de extraerlo les quedara un archivo. cap:
ahora nos vamos a la bios en la parte de herramientas, clic en
(utilidad asus ez flash 2):
navegar hasta la ubicación de nuestro archivo :
después de ubicar nuestro archivo:
clic en leer y luego nos abrirá una ventana preguntándonos si realmente queremos actualizar la bios y das clic en si, o no si tienes dudas, y si todo sale bien tendrás tu bios actualizada.
La actualización indicada por el fabricante data del 3/4/2016
